Chapitre 11:Le circuit électrique. I- Comment allumer une lampe?

Les différents constituants d'une lampe: Les parties conductrices sont représentées en rouge et les parties isolantes en bleu.
Dans quels schémas la lampe est-elle allumée et pourquoi?

A l'aide ! Je n'ai rien compris.                                                                   Revoir le cours.
  Dans le schéma 3 [ borne positive sur le culot, borne négative sur le plot]
et le schéma4[ borne négative sur le culot et la borne positive sur le plot].
  Dans le schéma 1 [ borne positive sur le culot, borne négative sur le plot]
et le schéma2[ borne négative sur le plot et la borne positive sur le culot].
  Dans le schéma 1 [ borne positive sur le culot, borne négative sur le plot]
et le schéma3[ borne négative sur le plot et la borne positive sur le culot].

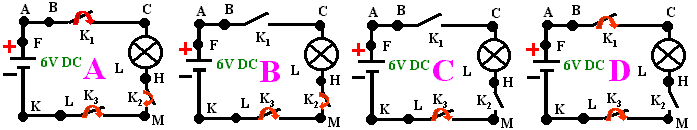

Un élève a réalisé quatre montages électriques, à chaque fois, il a modifié la position des interrupteurs. La flèche rouge signifie que l'interrupteur est fermé: K = 1.

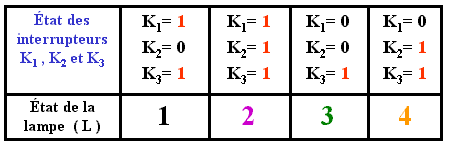

Aider le à retrouver la colonne correspondante à chaque schéma.
A l'aide ! Je n'ai rien compris. Revoir le cours.
1. Schéma A: colonne1, Schéma B: colonne2, Schéma C: colonne3, Schéma D: colonne4.
2. Schéma A: colonne2, Schéma B: colonne4, Schéma C: colonne3, Schéma D: colonne1.
3. Schéma A: colonne2, Schéma B: colonne3, Schéma C: colonne4, Schéma D: colonne1.
A quelle colonne correspond le schéma électrique et quel est l'état de la lampe:
allumée : L = 1 ; ou éteinte: L = 0 ?

A l'aide ! Je n'ai rien compris. Revoir le cours.
1. Le schéma correspond à la colonne 3: K₁ = K₂ = 0 et K₃ = 1 et L = 1.
2. Le schéma correspond à la colonne 3: K₁ = K₂ = 0 et K₃ = 1 et L = 0.
3. Le schéma correspond à la colonne 3: K₁ = K₂ = 1 et K₃ = 0 et L = 1.

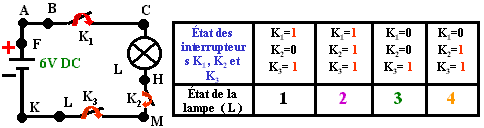

A quelle colonne correspond le schéma électrique et quel est l'état de la lampe:
allumée : L = 1 ; ou éteinte: L = 0 ?

A l'aide ! Je n'ai rien compris. Revoir le cours.
1. Le schéma correspond à la colonne 1: K₁ = K₃ = 1 et K₂ = 0 et L = 0.
2. Le schéma correspond à la colonne 1: K₁ = K₃ = 0 et K₂ = 1 et L = 0.
3. Le schéma correspond à la colonne 1: K₁ = K₃ = 1 et K₂ = 0 et L = 1.

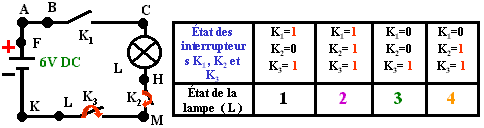

A quelle colonne correspond le schéma électrique et quel est l'état de la lampe:
allumée : L = 1 ; ou éteinte: L = 0 ?

A l'aide ! Je n'ai rien compris. Revoir le cours.
1. Le schéma correspond à la colonne 2: K₁ = K₃ = 1 et K₂ = 0 et L = 1.
2. Le schéma correspond à la colonne 2: K₁ = K₂ = K₃ = 1 et L = 1.
3. Le schéma correspond à la colonne 2: K₁ = K₂ = K₃ = 0 et L = 1.

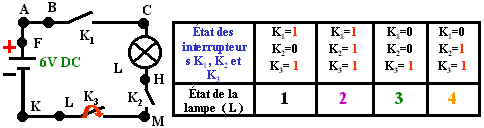

A quelle colonne correspond le schéma électrique et quel est l'état de la lampe:
allumée : L = 1 ; ou éteinte: L = 0 ?

A l'aide ! Je n'ai rien compris. Revoir le cours.
1. Le schéma correspond à la colonne 4: K₁ = 0 K₂ = K₃ = 1 et L = 1.
2. Le schéma correspond à la colonne 4: K₁ = 1 K₂ = K₃ = 0 et L = 1.
3. Le schéma correspond à la colonne 4: K₁ = 0 K₂ = K₃ = 1 et L = 0.
Rappel:
Lampe allumée : L = 1 ; Lampe éteinte: L = 0 .
Interrupteur fermé : K = 1 ; Interrupteur ouvert : K = 0
A l'aide ! Je n'ai rien compris.                                                                   Revoir le cours.
Conclusion: d'après les exercices précédents la lampe s'allume uniquement quand:
  le circuit électrique forme une boucle simple ou circuit en série et tous les interrupteurs doivent être ouverts; K₁ = K₂ = K₃ = 1 .
  le circuit électrique forme une boucle simple ou circuit en série et tous les interrupteurs doivent être fermés; K₁ = K₂ = K₃ = 1 .
  le circuit électrique forme une boucle simple ou circuit en série et tous les interrupteurs doivent être fermés; K₁ = K₂ = K₃ = 0 .
L = 1 = allumée; L = 0 = éteinte .
K = 1= fermé ; K = 0 = ouvert
A l'aide ! Je n'ai rien compris.                                                                   Revoir le cours.

Quelle est la bonne proposition?
  Quand K₁ = 1 et K₂ = 1; L₁ = 1 et L₂ = 0. Le circuit est constitué d'une chaîne ininterrompue de conducteurs.
  Quand K₁ = 1 et K₂ = 0; L₁ = 0 et L₂ = 0. Le circuit est constitué d'une chaîne ininterrompue de conducteurs.
  Quand K₁ = 1 et K₂ = 1; L₁ = 1 et L₂ = 1. Le circuit est constitué d'une chaîne ininterrompue de conducteurs.
L = 1 = allumée; L = 0 = éteinte .
K = 1= fermé ; K = 0 = ouvert
A l'aide ! Je n'ai rien compris.                                                                   Revoir le cours.

Quelle est la bonne proposition?
  Quand K₁ = 1 et K₂ = 0; L₁ = 1 et L₂ = 0. Le circuit est constitué d'une chaîne interrompue de conducteurs.
  Quand K₁ = 1 et K₂ = 0; L₁ = 0 et L₂ = 0. Le circuit est constitué d'une chaîne interrompue de conducteurs.
  Quand K₁ = 0 et K₂ = 1; L₁ = 0 et L₂ = 1. Le circuit est constitué d'une chaîne interrompue de conducteurs.
On souhaite réaliser le montage du schéma ci-dessous sur la plaque SECUCONTACT, quel est le matériel nécessaire et où faut-il l'implanter sur la plaque?
A l'aide ! Je n'ai rien compris. Revoir le cours.

Quelle est la bonne proposition?
1. Un générateur 6V: borne +, fil rouge à F; borne - , fil noir à K. Un strap entre F et A. L'interrupteur K₁ entre B et C. Lampe L₁ entre C et H. L'interrupteur K₂ entre H et M. Lampe L₂ entre M et L. Un strap entre L et K.
2. Un générateur 6V: borne +, fil rouge à F; borne - , fil noir à K. Un strap entre F et A. L'interrupteur K₁ entre B et C. Lampe L₁ entre C et H. L'interrupteur K₂ entre H et M. Lampe L₂ entre M et L.
3. Un générateur 6V: borne +, fil rouge à F; borne - , fil noir à K. Un strap entre F et A.Un strap entre A et B. L'interrupteur K₁ entre B et C. Lampe L₁ entre C et H. L'interrupteur K₂ entre H et M. Lampe L₂ entre M et L. Un strap entre L et K.
