Chapitre 10: les lois de l'intensité I et de la tension U

La tension électrique U dans un circuit en série ou en boucle simple.
B1. Représentation de la tension. On repésente la tension électrique par un segment "fléché" de couleur verte . Par convention, U et I sont dans le MEME SENS UNIQUEMENT pour un générateur et de sens opposés pour tous les autres dipôles ( moteur, lampe, DEL , ect...).

Dans les schéma ci-dessus; la tension aux bornes du générateur est U_g et la tension aux bornes de L ₂ est U₄. Quel est le schéma correct et pourquoi les autres sont-ils faux ?
1. Le schéma correct est le D. Schéma A: K₁ = 0; pas de courant ni de tension.
  Schéma B: U_g correcte, U₄ inversée. Schéma C: U_g et U₄ inversées.
2. Le schéma correct est le D. Schéma A: K₁ = 0; pas de courant ni de tension.
  Schéma B: U_g inversée, U₄ correcte. Schéma C: U_g et U₄ inversées.
3. Le schéma correct est le D. Schéma A: K₁ =1; pas de courant ni de tension.
  Schéma B: U_g inversée, U₄ correct. Schéma C: U_g correcte, U₄ inversée.
La tension électrique U dans un circuit en série ou en boucle simple.

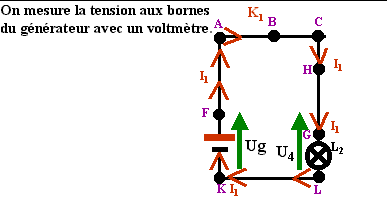

B2.Mesure de la tension . On mesure la tension électrique avec un Voltmètre, il se branche aux bornes du dipôle , en dérivation. La borne rouge ou borne V doit être reliée à la tête de flèche verte et la borne COM au bas de la flèche. En général, on choisit le calibre 20V car les tensions mesurées ne dépasseront jamais au maximum 12V
Dans l'animation ci-dessus, si
A) la tension aux bornes du générateur est U_g = 8V , quelle sera la tension aux bornes de L ₂; U₄ ?
B) la tension aux bornes L ₂; U₄ = 9V , quelle sera la tension aux bornes du générateur U_g?
Remarque: Quand il y a deux tensions à calculer, il faut connaître au minimum UNE.
  A) Si U_g = 8V , alors U ₄ = 8V : unicité de la tension; il y a une seule et unique tension.
B) Si U_L = 9V , alors U ₄ = 9V : unicité de la tension; il y a une seule et unique tension.
La tension aux bornes du dipôle est égale à celle du générateur.
  A) Si U_g = 8V , alors U ₄ = 8V : unicité de la tension; il y a une seule et unique tension.
B) Si U_L = 9V , alors U ₄ = 9V : unicité de la tension; il y a une seule et unique tension.
La tension aux bornes du dipôle est inférieure à celle du générateur.
  A) Si U_g = 8V , alors U ₄ = 8V : unicité de la tension; il y a une seule et unique tension.
B) Si U₄ = 9V , alors U _g = 9V : unicité de la tension; il y a une seule et unique tension.
La tension aux bornes du dipôle est supérieure à celle du générateur.
La tension électrique U dans un circuit en série ou en boucle simple.

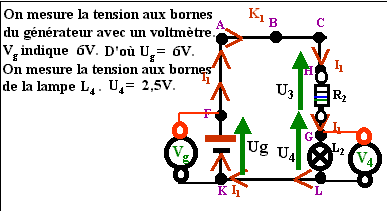

B3.Mesure de la tension . On mesure la tension électrique avec un Voltmètre, on remarque que les flèches vertes symbolisent la tension ou le voltmètre avec la tête de la flèche: la borne d'entrée et le bas de la flèche la borne COM.
Remarque: Quand il y a trois tensions à calculer, il faut connaître au minimum DEUX.

Dans l'animation ci-dessus, si
A) la tension U_g = 12V , U₃ = 1V , aux bornes de R₂, quelle sera la tension U₄ de L ₂ ?
B) la tension U ₄ = 7V de L ₂,la tension U₃ = 5V de R₂, quelle sera la tension du générateur U_g?
C) la tension U₄ = 2,5V de L ₂ , celle aux bornes du générateur U_g= 6,5V, quelle sera la tension U₃ de R₂?

   A) U ₄ = 6 - 1 = 5V . B) U_g = 5 + 7 = 12V . C) U ₃ = 6,5 - 2,5 = 4V
   A) U ₄ = 6 - 1 = 5V . B) U_g = 7 + 5 = 2V . C) U ₃ = 6,5 + 2,5 = 9V
   A) U ₄ = 6 - 1 = 5V . B) U_g = 5 + 7 = 12V . C) U ₃ = 6,5 - 2,5 = 4V
La tension électrique U dans un circuit en série ou en boucle simple.
B4.Mesure de la tension . On mesure la tension électrique avec un Voltmètre, il se branche toujours en dérivation aux bornes du dipôle.
Dans l'animation ci-dessus, si
A) la tension du générateur est U_g = 6V , la tension U₃ = 1V , aux bornes de R₂, quelle sera la tension U₄ de L ₂ ?
B) la tension U ₂ = 7V de L ₂,la tension U₃ = 5V de R₂, quelle sera la tension du générateur U_g?
C) la tension U₂ = 2,5V de L ₂ , celle aux bornes du générateur U_g= 6,5V, quelle sera la tension U₃ de R₂?
D) la tension U ₂ = 7V de L ₂,la tension U₃ = 5V de R₂, quelle sera la tension du générateur U_g?
Remarque: Quand il y a quatre tensions à calculer, il faut connaître au minimum TROIS.
   A) U ₄ = 6 - 1 = 5V . B) U_g = 5 + 7 = 12V . C) U ₃ = 6,5 - 2,5 = 4V
   A) U ₄ = 6 - 1 = 5V . B) U_g = 7 + 5 = 2V . C) U ₃ = 6,5 + 2,5 = 9V
   A) U ₄ = 6 - 1 = 5V . B) U_g = 5 + 7 = 12V . C) U ₃ = 6,5 - 2,5 = 4V
La tension électrique U dans un circuit en série ou en boucle simple.
B5.Mesure de la tension . On mesure la tension électrique avec un Voltmètre, il se branche toujours en dérivation aux bornes du dipôle.
Remarque: SIX tensions à calculer, il faut connaître CINQ et ainsi de suite....
Dans l'animation ci-dessus,on remarque que la tension aux bornes du générateur est égale à la somme des tensions de tous les dipôles qui sont en série avec le générateur. Si on enlève un ou plusieurs dipôles et on les remplace par un fil,
           il suffit de remplacer les tesions des dipôles enlevés par la valeur zéro;
et la relation U_g = U₁ + U₂ + U₃ + U₄ + U₅ est TOUJOURS VALABLE.

Quels sont les dipôles enlevés et quelle est la bonne propisition si:
A) U_g = 9V , U₁ =1,1V, U₂ = 0V, U₃ = 0V, U₅ = 1,6V , quelle sera la valeur de la tension U₄ ?
B) U_g =4,5V ; U₁ = 0V; U₂ = 1,7V; U₃ = 0V; U₄ =2,8V , quelle sera la valeur de la tension U₅ ?
C) U_g = 6V , U₂ =0,9V; U₃ = 0,2V, U₄ = 0V, U₅ = 3,6V , quelle sera la valeur de la tension U₁ ?
   A)Dipôles 2et3. U ₄ = U _g - U ₁ - U ₅ = 6,3V. B)Dipôles 1et3. U ₅= U _g - U ₂ - U ₄ = 0V. C)Dipôle 4. U ₁= U _g - U ₂ - U ₃ - U ₄ - U ₅= 1,3V.
   A)Dipôles 1et3. U ₄ = U _g - U ₁ - U ₅ = 6,3V. B)Dipôles 1et3. U ₅= U ₂ - U _g - U ₄ = 0V. C)Dipôle 2. U ₁= U _g - U ₂ - U ₃ - U ₄ - U ₅= 1,3V.
   A)Dipôles 2et3. U ₄ = U ₁ - U _g - U ₅ = 6,3V. B)Dipôles 1et3. U ₅= U _g - U ₂ - U ₄ = 0V. C)Dipôle 4. U ₁= U ₃ - U ₂ - U _g - U ₅= 1,3V.
