- Toutes les lampes ( L1 à L7) sont identiques, comment sont-elles branchées ?
- L1 est branchée en dérivation par rapport au générateur,{ L2 et L3 en série } en dérivation par rapport à L1, { L4 , L5, L6, L7 en série} en dérivation par rapport à { L2; L3 }.
- L1 est branchée en dérivation par rapport au générateur, L2 et L3 en série par rapport à L1, { L4 , L5, L6, L7 en série} en dérivation par rapport à { L2; L3 }.
- L1 est branchée en série par rapport au générateur, L2 et L3 en série par rapport à L1, { L4 , L5, L6, L7 en série} en dérivation par rapport à { L2; L3 }.
- Toutes les lampes ( L1 à L7) sont identiques, on donne la relation entre les différentes tensions:
Ug=U1=U2+U3=U4+U5+U6+U7 . Quelle est la bonne proposition ?- Toutes les lampes ont le même éclat.
- Les lampes L4 à L7 ont le même éclat qui est inférieur à celui des lampes L2 et L3 . L'éclat de L1 est le plus fort.
- L1 brille deux fois plus fort que L4 et quatre fois plus fort que L6.

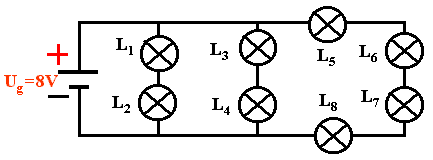

- Toutes les lampes ( L1 à L8) sont identiques, quelle est la relation entre les différentes tensions ?
- Ug=U1+U2 = U3 +U4 = U5 + U6+ U7+U8
- Ug=U1+U2 = U3 +U4 = U5 + U6+ U7+U8 = 4V
- Ug=U1+U2 = U3 +U4 = U5 + U6+ U7+U8 = 2V
- Toutes les lampes ( L1 à L8) sont identiques, quelle est la bonne proposition?
- Les lampes ( L1,L2,L3 et L4) ont le même éclat qui est deux fois plus fort que celui des lampes ( L5, L6, L7 et L8).
- Les lampes ( L1,L2,L3 et L4) ont le même éclat qui est deux fois plus faible que celui des lampes ( L5, L6, L7 et L8).
- Les lampes ( L1,L2,L3 et L4) ont le même éclat que celui des lampes ( L5, L6, L7 et L8).
- En conclusion, dans un circuit avec dérivations ( une ou plusieurs ) la tension aux bornes du générateur est:
- toujours égale à la tension de chaque branche dérivée ( quelque soit le nombre de dipôles qui la constitue ).
- toujours supérieure à la tension de chaque branche dérivée ( quelque soit le nombre de dipôles qui la constitue ) .
- toujours supérieure à la tension de chaque branche dérivée ( quelque soit le nombre de dipôles qui la constitue ) .

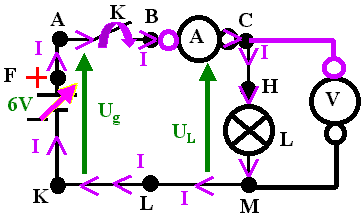

- Adaptation d'une lampe ( ou d'un dipôle ) à un générateurChaque dipôle possède deux valeurs nominales: la tension nominale UN exprimée en Volt etl'intensité nominale IN exprimée en Ampère.Dans le schéma électrique ci-dessous, que mesurent les des appareils A et V ?
- L'appareil A mesure l'intensité qui sort du générateur et qui traverse la lampe; c'est l'ampèremètre. V : c'est le Voltmètre, il mesure la tension aux bornes de la lampe.
- L'appareil A mesure la tension qui sort du générateur et qui traverse la lampe; c'est l'ampèremètre. V : c'est le Voltmètre, il mesure l'intensité aux bornes de la lampe.
- L'appareil A mesure l'intensité qui sort du générateur et qui traverse la lampe; c'est le voltmètre. V : c'est le Voltmètre, il mesure l'intensité aux bornes de la lampe.
Adaptation d'une lampe ( ou d'un dipôle ) à un générateurChaque dipôle possède deux valeurs nominales: la tension nominale UN exprimée en Volt etl'intensité nominale IN exprimée en Ampère.Un dipôle fonctionne normalement s'il est soumis à sa tension nominale UN alors l'intensité qui le traverse sera son intensité nominale INDans le schéma électrique ci-dessous, quelles sont les valeurs de Ug et UL quand K = 0 et K = 1- Si K = 0, Ug = 0V et UL = 0V. Si K = 1, Ug = 6V et UL = 6V.
- Si K = 0, Ug = 6V et UL = 0V. Si K = 1, Ug = 6V et UL = 0V.
- Si K = 0, Ug = 6V et UL = 0V. Si K = 1, Ug = 6V et UL = 6V.
Adaptation d'une lampe ( ou d'un dipôle ) à un générateurChaque dipôle possède deux valeurs nominales: la tension nominale UN exprimée en Volt etl'intensité nominale IN exprimée en Ampère.A l'aide du schéma électrique ci-dessous, un élève a réalisé les mesures de U et de I , il a regroupé ses mesures dans le tableau ci-dessous. L'élève a remarqué que la lampe fonctionne normalement à I = 0,06A. Quelle est la bonne proposition?
- La lampe a pour tension nominale IN = 0,06A et pour intensité nominale UN = 6V.La lampe a pour tension nominale UN = 0,06A et pour intensité nominale IN = 6V.La lampe a pour tension nominale UN = 6V et pour intensité nominale IN = 0,06A.Adaptation d'une lampe ( ou d'un dipôle ) à un générateurChaque dipôle possède deux valeurs nominales: la tension nominale UN exprimée en Volt etl'intensité nominale IN exprimée en Ampère.Un dipôle est adapté à un générateur quand sa tension nominale est égale à la tension appliquée. L'intensité qui le traverse est alors égale à l'intensité nominale.A l'aide du schéma électrique ci-dessous, un élève a réalisé les mesures de U et de I , il a regroupé ses mesures dans le tableau. L'élève a remarqué que la lampe fonctionne normalement à I = 0,06A. Quel sera l'état de l'éclairage de la lampe : A) U < 6V , B) U = 9V et C) 12V ?
- A) U < 6V: Eclairage faible , B) U = 9V: Eclairage fort et C) 12V : Lampe grillée.A) U < 6V: Eclairage fort , B) U = 9V: Lampe grillée et C) 12V : Eclairage fort.A) U < 6V:Lampe grillée , B) U = 9V: Eclairage faible et C) 12V : Eclairage fort.
